雙質體結構彈性連桿式振動輸送機使用說明

發布時間：20/06/23 瀏覽次數：

返回列表

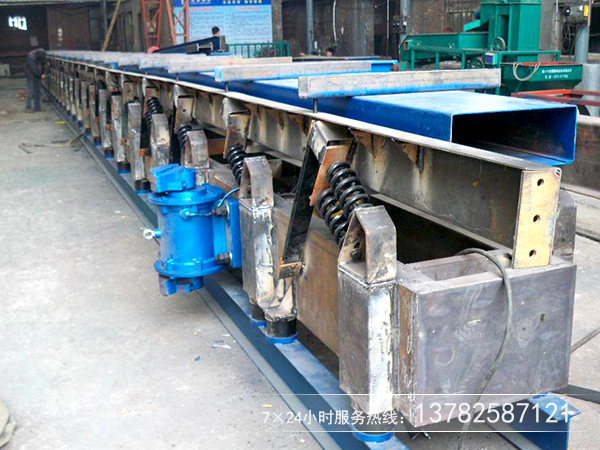

彈性連桿式振動輸送機作為雙質體機構時，其結構由槽體(上質體)、機架(下質體)、主振彈簧、隔振彈簧、支撐彈簧、支撐擺桿（亦稱導向連桿）、驅動連桿、偏心軸,以及電動機、皮帶輪和三角膠帶等組成。

當電動機通過三角膠帶傳動，帶動偏心軸轉動時，利用驅動連桿和主振彈簧來激振參振槽體沿一定激振方向作直線往復運動，從而帶動物料、工件作定向拋擲運動來實現振動輸送之目的。彈性連桿式振動輸送機為近共振類振動機，當振動機為單質體時(無隔振彈簧條件下)，振動慣性力較大，傳給基礎的動載較大，勢必會產生不穩定因素而且易使機件、鉸支點損壞，振動噪音大，通常彈性連桿式振動輸送機結構都采用隔振彈簧，使機架和參振槽體形成雙質體型式；而振動形式仍為線性振動，有利于生產應用。

雙質體結構的振動輸送機工作時，兩質體運動方向相反，慣性力方向相反；當二質體質量相當時，二慣性力可相對達到平衡，面在實際設計和生產應用中，二質體的質量始終是變化不斷的，很難完全相等。在物料輸送中，上質體的質量不斷交替變化，不可能同下質體質量相平衡，仍會使大部分未平衡慣性力傳遞到基礎，因此考慮基礎的承載能力應進一步平衡減振，如利用下質體配加配重塊來平衡慣性力，或?qū)Ω粽駨椈傻膭傂蕴幚砗徒Y(jié)構布置等讓傳遞給基礎的動載荷減少到較小，使整個機構的振動趨于平衡。試驗證明機架質量應略大于槽體質量和物料重量之和，才有利于各振動機構的運作正常。
