不銹鋼搖擺篩

適用物料：化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖鹽業、再生行業。

價格區間：30000-100000

處理能力：100-500t/h

產品別名：方形搖擺篩,圓形搖擺篩

索要優惠報價

銷售熱線：
13782587121

不銹鋼搖擺篩
真機圖片
結構原理
型號參數
使用說明書

不銹鋼搖擺篩

搖擺振動篩簡稱搖擺篩，大家都說搖擺篩是搖擺的，為什么叫搖擺振動篩呢，其實不然，搖擺篩應用的激振器，其實就是立式的激振器，只不過設計安裝方式，而且缺少彈簧，改為懸掛式由此產生了搖擺效果，所有搖擺篩也是振動篩的一種，叫做搖擺振動篩一點也沒有錯。

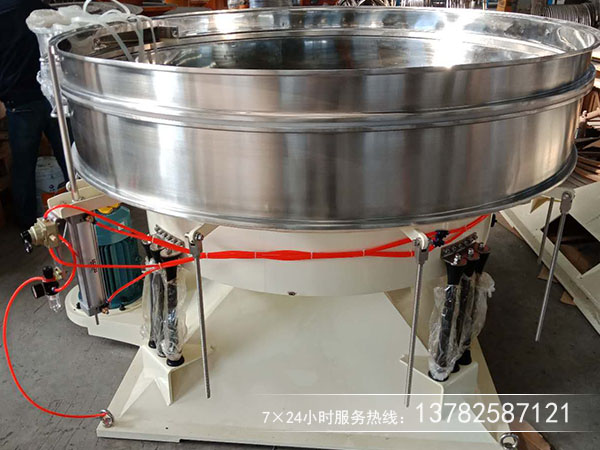

真機圖片

圓形搖擺篩

方形搖擺篩

擺式振動篩

結構原理

方形搖擺篩工作原理圖

圓形搖擺篩工作原理圖

型號參數

型號（YBS）	YBS 600	YBS 1000	YBS 1200	YBS 1600	YBS 2000	YBS 2400	YBS 2600
直徑	600	1000	1200	1600	2000	2400	2600
篩分面積	0.29	0.71	1.11	1.83	2.62	3.63	5.31
空間要求	0.4	1.2	1.6	2.5	3.6	5.2	6.8
最多篩層	5	5	5	5	5	5	5
功率消耗	0.25	1.5	2.2	2.2/4	2.2/4	5.5	5.5
橡皮球清潔	5層	5層	5層	5層	5層	5層	5層
轉筒刷清潔	5層	5層	5層	5層	5層	5層	5層
超聲波清潔	5層	5層	5層	5層	5層	5層	5層
過濾附件	2層	2層	2層	1層	1層	1層	1層
有效直徑	630	930	1100	1340	1340	1740	1940
1層高度(㎜)	830	1155	1480	1480	1500	1470	1580
1層重量	140	490	700	980	1050	1690	1900
2層高度(㎜)	965	1280	1640	1640	1660	1590	1710
2層重量	155	535	770	1060	1140	1780	2000
3層高度(㎜)	1080	1400	1800	1800	1820	1710	1840
3層重量	170	580	840	1140	1230	1870	2100
4層高度(㎜)	1200	1525	1960	1960	1980	1830	1970
4層重量	185	625	910	1220	1320	1960	2200
5層高度(㎜)	1310	1650	2120	2120	2140	1950	2100
5層重量	200	670	980	1300	1410	2050	2300

使用說明書

1、安裝支承或吊掛裝置。安裝搖擺振動篩時，要將基礎找平，然后按照支承或吊掛裝置的部件圖和篩子的安裝圖，順序裝設各部件。彈簧裝入前，應按端面標記的實際剛度值進行選配。
2、將篩箱連接在支承或吊掛裝置上。搖擺篩裝好后，應按規定傾角進行調整。對于吊掛式的篩子，應當同時調整篩箱傾角和篩箱主軸的水平。一般先進行橫向水平度的調整，以消除篩箱的偏斜。水平校正后，再調整篩箱縱向傾角。隔振彈簧的受力應該均勻，其受力情況可通過測量彈簧的壓縮量進行判斷。一般，給料端兩組彈簧的壓縮量必須一樣，排料端兩組彈簧也應如此。排料端和給料端的彈簧壓縮量可以有所差別。
3、安裝搖擺振動篩的電動機及三角膠帶。安裝時，電動機的基礎應該找平，電動機的水平需要校正，兩膠帶輪對應槽溝的中心線應當重合，三角膠帶的拉力要求合適。
4、按要求安裝并固定搖擺篩篩面。
5、檢查搖擺振動篩篩子各連接部件如篩板、激振器等的固定情況，篩網應均勻張緊，以防止產生局部振動。檢查傳動部分的潤滑情況，電動機及控制箱的接線是否正確，并用手轉動傳動部分，查看運轉是否正常。
6、檢查搖擺振動篩篩子的入料、出料溜槽及篩下漏斗在工作時有無碰撞現象。
