YA系列圓振動篩

YA系列圓振動篩按照設備的運行軌跡所以才叫圓振篩。機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期限性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。

該機振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。另部件通用性強，維修方便。適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。

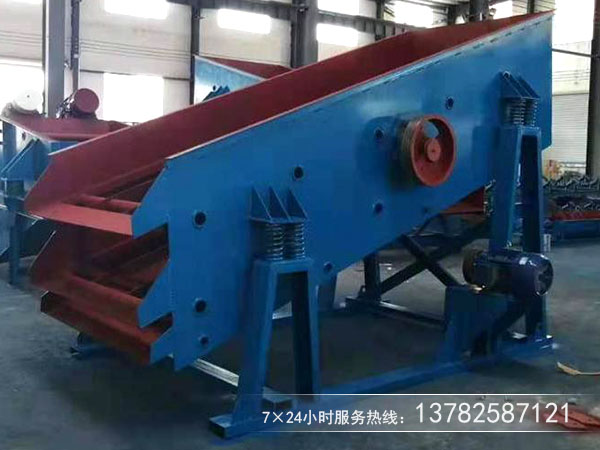

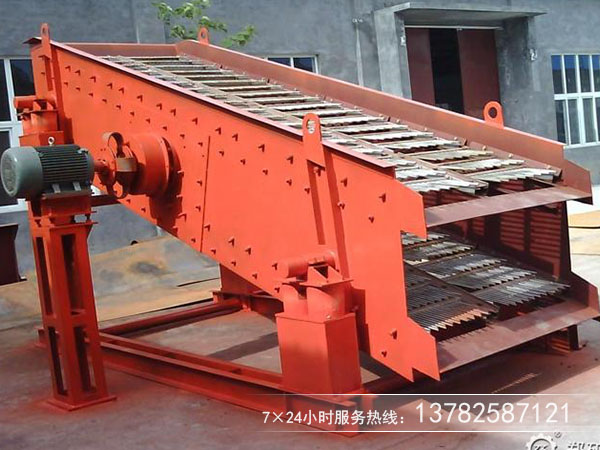

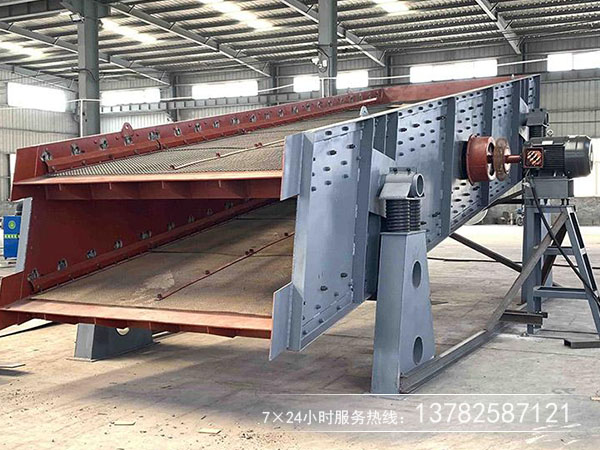

真機圖片

結構外形圖

選型型號參數表

型   號	篩網面積（m2）	篩面傾角	篩孔尺寸（mm）	篩網 結構	給料粒度（mm）	處理量（t/h）	振次（r.p.m）	雙振幅（mm）	功率（kw）	設備參考重量（Kg）
YA1236	4.3	20 度	6-50	編織	≤200	75-245	845	9.5	11	4880
2YA1236	4.3		6-50	編織	≤200	75-245	845	9.5	11	5210
YA1530	4.5		6-50	編織	≤200	80-255	845	9.5	11	4500
YA1536	5.4		6-50	編織	≤200	95-310	845	9.5	11	5110
2YA1536	5.4		6-50	編織	≤400	95-310	845	9.5	15	5585
YAH1536	5.4		30-150	沖孔	≤400	240-660	755	11	11	5600
2YAH1536	5.4		30-150 6-50	上沖孔下編織	≤400	240-660	755	11	15	5999
YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	11	5200
2YA1542	6.5		6-50	編織	≤200	110-360	845	9.5	15	6010
YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	5812
2YA1548	7.2		6-50	編織	≤200	125-410	845	9.5	15	6125
YAH1548	7.2		30-150	沖孔	≤400	320-780	755	11	15	6745
2YAH1548	7.2		30-150  6-50	上沖孔下編織	≤400	320-780	755	11	15	7380
YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	11	5180
2YA1836	6.5		6-50	編織	≤200	115-370	845	9.5	15	5940
YAH1836	6.5		30-150	沖孔	≤400	290-800	755	11	11	5880
2YAH1836	6.5		30-150 6-50	上沖孔下編織	≤400	290-800	755	11	15	6300
YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	5800
2YA1842	7.6		6-50	編織	≤200	135-430	845	9.5	15	6350
YAH1842	7.6		30-150	沖孔	≤400	340-900	755	11	15	6350
2YAH1842	7.6		30-150  6-50	上沖孔下編織	≤400	340-900	755	11	15	7000
YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6210
2YA1848	8.6		6-50	編織	≤200	150-490	845	9.5	15	6600
YAH1848	8.6		30-150	沖孔	≤400	385-1000	755	11	15	7100
2YAH1848	8.6		30-150  6-50	上沖孔下編織	≤400	385-1000	755	11	15	7700
YA2148	10		6-50	編織	≤210	175-570	748	9.5	18.5	9000
2YA2148	10		6-50	編織	≤210	175-570	748	9.5	22	10400
YAH2148	10		30-150	沖孔	≤400	445-1200	708	11	18.5	10350
2YAH2148	10		30-150  6-50	上沖孔下編織	≤400	445-1200	708	11	22	11100
YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	18.5	9920
2YA2160	12.6		6-50	編織	≤200	220-700	748	9.5	22	11200
YAH2160	12.6		30-150	沖孔	≤400	560-1400	708	11	30	12390
2YAH2160	12.6		30-150  6-50	上沖孔下編織	≤400	560-1400	708	11	30	13850
YA2448	11.5		6-50	編織	≤200	200-650	748	9.5	18.5	9830
YAH2448	11.5		30-150	沖孔	≤400	500-1300	708	11	30	11820
2YAH2448	11.5		30-150  6-50	上沖孔下編織	≤400	500-1300	708	11	30	13000
YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	12200
2YA2460	14.4		6-50	編織	≤200	250-810	748	9.5	30	13495
YAH2460	14.4		30-150	沖孔	≤400	640-1500	708	11	30	13000
2YAH2460	14.4		30-150  6-50	上沖孔下編織	≤400	640-1500	708	11	30	14400

使用與維護

選用須知：

  1、圓振動篩篩機分單層和雙層，并有輕型和重型之分。
  2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。
  3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。
  4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。
  5、給科箱為選擇件，用戶如有要求，可供給料箱。
  6、在選用時如有改變篩面傾角的要求，可另行設計。
  7、基礎螺拴由用戶自備。

安裝與調試:
 1、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板平面度誤差≤3mm。
 2、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
 3、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
 4、調試振動器的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
 5、與其他障礙物間的距離不小于100mm。
